[14/36] 5-5 쿠버네티스 Pod - static Pod(feat. kubelet daemon)

https://www.youtube.com/watch?v=0rYt3PcggzA&list=PLApuRlvrZKohaBHvXAOhUD-RxD0uQ3z0c&index=10
  • Category : 따배쿠
  • Tag : 따배쿠

수업내용

Part 1. 쿠버네티스 시작하기

  1. 쿠버네티스 소개
  2. 쿠버네티스 설치하기
  3. 쿠버네티스로 컨테이너 실행하기

    Part 2. 쿠버네티스 기본 개념

  4. 쿠버네티스 아키텍처
  5. 파드
  6. 컨트롤러
  7. 서비스
  8. 인그레스
  9. 레이블과 애너테이션
  10. 컨피그맵
  11. 시크릿

    Part 3. 쿠버네티스 한 걸음 더 들어가기

  12. 파드 스케쥴링
  13. 인증과 권한관리
  14. 데이터 저장
  15. 클러스터 네트워킹 구성
  16. 쿠버네티스 DNS
  17. 로깅과 모니터링
  18. 오토스케일링
  19. 사용자 정의 자원
  20. 쿠버네티스 기반으로 워드프레스 앱 실행하기
  21. 헬름

5-5 쿠버네티스 Pod - static Pod(feat. kubelet daemon)

static Pod 만들기

  • static container
    • API 서버 없이 특정 노드에 있는 kubelet 데몬에 의해 직접 관리
    • /etc/kubernetes/manifests/ 디렉토리에 k8s yaml파일을 저장 시 적용
    • static pod 디렉토리 구성
        vi/var/lib/kubelet/config.yaml
  ..
  staticPodPath: /etc/kubernetes/manifests

  디렉토리 수정시 kubelet 데몬 재실행

master@master:~$ cat /var/lib/kubelet/config.yaml
apiVersion: kubelet.config.k8s.io/v1beta1
authentication:
  anonymous:
    enabled: false
  webhook:
    cacheTTL: 0s
    enabled: true
  x509:
    clientCAFile: /etc/kubernetes/pki/ca.crt
authorization:
  mode: Webhook
  webhook:
    cacheAuthorizedTTL: 0s
    cacheUnauthorizedTTL: 0s
cgroupDriver: systemd
clusterDNS:
- 10.96.0.10
clusterDomain: cluster.local
containerRuntimeEndpoint: ""
cpuManagerReconcilePeriod: 0s
evictionPressureTransitionPeriod: 0s
fileCheckFrequency: 0s
healthzBindAddress: 127.0.0.1
healthzPort: 10248
httpCheckFrequency: 0s
imageMaximumGCAge: 0s
imageMinimumGCAge: 0s
kind: KubeletConfiguration
logging:
  flushFrequency: 0
  options:
    json:
      infoBufferSize: "0"
  verbosity: 0
memorySwap: {}
nodeStatusReportFrequency: 0s
nodeStatusUpdateFrequency: 0s
resolvConf: /run/systemd/resolve/resolv.conf
rotateCertificates: true
runtimeRequestTimeout: 0s
shutdownGracePeriod: 0s
shutdownGracePeriodCriticalPods: 0s
staticPodPath: /etc/kubernetes/manifests # 해당 디렉토리에 pod yaml저징시 노드에서 동작되는 kubelet데몬이 pod를 실행시킴
streamingConnectionIdleTimeout: 0s
syncFrequency: 0s
volumeStatsAggPeriod: 0s

node2에 접속 후 staticPod 디렉토리 내에 nginx.yaml 생성

  • nginx.yaml 파일
apiVersion: v1
kind: Pod
metadata:
  name: nginx-pod
spec:
  containers:
    - name: nginx-container
      image: nginx:1.14
      ports:
      - containerPort: 80
      - containerPort: 443
        protocol: TCP
  • node2에 작업
root@node2:~# cd /etc/kubernetes/manifests/
root@node2:/etc/kubernetes/manifests# ls
root@node2:/etc/kubernetes/manifests# cat > nginx.yaml
apiVersion: v1
kind: Pod
metadata:
  name: nginx-pod
spec:
  containers:
    - name: nginx-container
      image: nginx:1.14
      ports:
      - containerPort: 80
      - containerPort: 443
        protocol: TCP
  • master node에서 관찰
NAME              READY   STATUS    RESTARTS   AGE    IP           NODE    NOMINATED NODE   READINESS GATES
nginx-pod-node2   1/1     Running   0          2m8s   10.244.1.4   node2   <none>           <none>

staticPod 디렉토리에 생성한 yaml파일 삭제시 실행중인 pod도 작세됨

root@node2:/etc/kubernetes/manifests# rm nginx.yaml
  • master node에서 pod 조회시
master@master:~$ kubectl get pod -o wide
No resources found in default namespace.

master노드의 manifests 경로에 nginx.yaml생성

master@master:~$ cd /etc/kubernetes/manifests/
master@master:/etc/kubernetes/manifests$ ls
etcd.yaml  kube-apiserver.yaml  kube-controller-manager.yaml  kube-scheduler.yaml

해당 경로에 nginx.yaml파일을 생성하게 되면 master가 아닌 node들중 하나에 배치

정리

  • API 도움 없이 kubelet Deamon으로 Pod 실행
  • 해당 디렉토리는 static Pod Path로 정의
  • 정의가 되어있는 해당 디렉토리에 pod yaml을 넣어주면 자동으로 pod를 동작시킨다.

기존 Pod의 운영방식


kubectl run webserver --image=nginx:1.14 --port=80
  • 위와 같은 Pod 생성 명령어를 master노드의 API에 전달
  • API는 etcd를 Scheduler에게 보냄
  • Scheduler는 가장 적절한 worker node를 선택해 API에 응답
  • API가 응답받은 node에 Pod를 실행

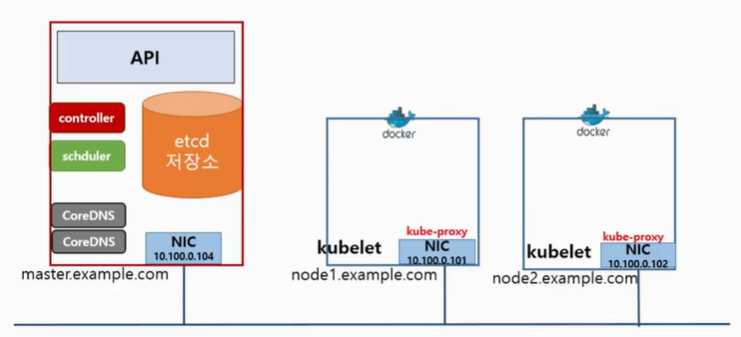

Kubernetes의 구조

  • API : 클러스터의 각 요소들을 모니터링하며 작업을 수행하도록 해주는 중앙 접근 포인트의 역할을 한다. 사용자가 kubectl 명령을 통해 Kubernetes 를 조작하는 것이 API 를 통해 조작한다고 생각하면 된다.
  • etcd : 모든 클러스터 데이터(Node들의 상태 값, 하드웨어 리소스 값 등)를 담는 쿠버네티스 뒷단의 저장소로 사용되는 일관성·고가용성 key-value 저장소이다. 마치 DataBase 라 비유할 수 있다. 이때 etcd를 뒷단의 저장소로 사용한다면, 이 데이터를 백업하는 계획은 필수이다. (참고 : kubernetes etcd 클러스터 백업 )
  • scheduler : 노드가 배정되지 않은 새로 생성된 Pod(하나 이상의 컨터이너를 묶어 실행하는 단위) 를 감지하고, 실행할 노드를 선택하는 컴포넌트이다.
  • controller : 논리적으로, 각 컨트롤러는 분리된 프로세스이지만, 복잡성을 낮추기 위해 모두 단일 바이너리로 컴파일되고 단일 프로세스 내에서 실행된다. ( 참고 : kubernetes 컨트롤러 ) 이들 컨트롤러는 다음을 포함한다. ( 추가적으로 클라우드 플랫폼을 이용한다면, 클라우드 플랫폼과 상호 작용하는 컴포넌트와 클러스터와만 상호 작용하는 컴포넌트를 구분지을 수도 있다. cloud-controller-mananer )

static Pod

  • API에게 요청을 보내지 않음
    • 해당 노드에 있는 kubelet이 관리하는 static pod 디렉토리에 yaml 파일 저장시 컨테이너 실행
    • yaml 파일 삭제시 컨테이너도 함께 삭제
  • kubelet Daemon에 의해 동작되는 Pod를 static Pod라고 함

static container

  • API 서버 없이 특정 노드에 있는 kubelet 데몬에 의해 직접 관리
  • /etc/kubernetes/manifests/ 디렉토리에 k8s yaml파일을 저장 시 적용
  • static pod 디렉토리 구성
    • vi /var/lib/kubelet/config.yaml
        ...
  staticPodPath: /etc/kubernetes/manifests
    • 다른 디렉토리에 배포를 하려면 staticPodPath를 수정하면 된다.
        # 기존
  staticPodPath: /etc/kubernetes/manifests
      • 다른 디렉토리로 수정시 수정된 해당 디렉토리에 yaml 파일을 생성 후 저장
    • staticPodPath 디렉토리 수정시 kubelet 데몬 재실행
      • kubelet Deamon은 restart를 반드시
          systemctl restart kubelet

실습

  • [MASTER] 실시간 pod 상태 확인
      watch kubectl get pods -o wide
  • [node2]에서 실행
      cat /var/lib/kubelet/config.yaml
  • staticPodPath: /etc/kubernetes/manifests 확인
    • 해당 디렉토리에서 pod.yaml파일 저장시 node2에서 동작되는 kubelet데몬이 실행시켜준다.

확인

  • [MASTER] pod 삭제작업 진행
      kubectl delete pod --all
  • [NODE2] staticPodPath 확인
      cat /var/lib/kubelet/config.yaml
      ...
      staticPodPath: /etc/kubernetes/manifests
      ...
  • [NODE2]staticPodPath로 이동
      cd /etc/kubernetes/manifests
  • [NODE2] yaml파일 작성
      cat > nginx.yaml

  apiVersion: v1
  kind: Pod
  metadata:
    name: nginx-pod
  spec:
    containers:
    - name: nginx-container
      image: nginx:1.14
      ports:
      - containerPort: 80
        protocol: TCP

  • [MASTER] pod 상태 확인 img

  • [NODE2] static pod 삭제를 원하면 해당 yaml파일을 삭제
      rm nginx.yaml

    img yaml파일 삭제시 해당하는 pod도 삭제됨

MASTER에서 실행되는 STATIC POD의 종류

  • [MASTER]
      root@MASTER:~# cd /etc/kubernetes/manifests/
  root@MASTER:/etc/kubernetes/manifests# ll
  total 24
  drwxr-xr-x 2 root root 4096 Jun 28 04:40 ./
  drwxr-xr-x 4 root root 4096 Jun 28 04:40 ../
  -rw------- 1 root root 2079 Jun 28 04:40 etcd.yaml
  -rw------- 1 root root 3809 Jun 28 04:40 kube-apiserver.yaml
  -rw------- 1 root root 3496 Jun 28 04:40 kube-controller-manager.yaml
  -rw------- 1 root root 1385 Jun 28 04:40 kube-scheduler.yaml

    MASTER에서 STATIC POD로 동작되는 POD들 ETCD, KUBEAPI, SCHEDULER, CONTROLLER

정리

  • API 도움 없이 kubelet Deamon으로 Pod 실행
  • 해당 디렉토리는 static Pod Path로 정의
  • 정의가 되어있는 해당 디렉토리에 pod yaml을 넣어주면 자동으로 pod를 동작시킨다.
